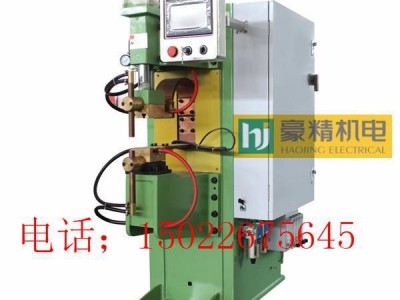

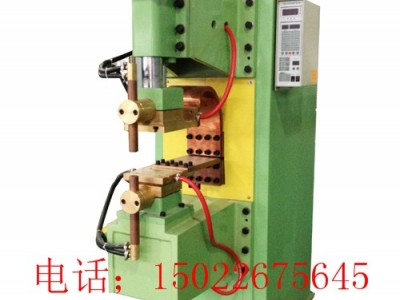

中频逆变点焊机

r 系列中频逆变式点凸焊机是目前最先进的焊接设备。应用广泛，焊接变压器体积小而输出能量大。因其焊接变压器频率由目前市电的r

rr 50/60HZ提升至1000HZ,可以极大的减少了铁芯材料的重量，再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用，可以r

rr 大大的改善次级回路感应系数值，节省用户电源能耗30%以上。
r 本公司的中频逆变式点焊机全部采用人机界面触摸屏以数字方式控制，操作简单易懂。可以通过个人电脑编程扩展焊机性能。可根据客户r

rr 要求设计搭配不同夹具以满足各种各样工件焊接，并可为客户设计制作自动化的专机以提高生产效率。
r中频逆变式点凸焊机相比普通交流电阻点焊机具有以下特点：r

rr  r

rr 1. 焊接稳定性高；r

rr 2. 省电30%以上，运行成本低；
r3. 三相电源平衡输入，功率因数高达95%；
r4. 较低的焊接电流和电极压力；
r5. 次级回路几乎没有感应能量损失；
r6. 电极寿命提高一倍以上，减少电极修磨时间；
r7. 大幅节约电力安装和水，气等辅助设施的安装成本；r

rr 8. 更准确，更快速，更全面地控制和分析焊接参数；
r9. 更短的焊接时间，提升工作效率和焊接质量；r

rr 10. 焊接范围更广泛，对低碳钢，不锈钢，铜，铝，镀锌板的焊接效果更好。
rSMD系列中频逆变式点凸焊机技术参数：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号 r r	r r 额定功率 r r	r r 最大焊接电流 r r	r r 输入电压 r r	r r 暂载率 r r	r r 电极压力 r r	r r 电极行程 r r	r r 冷却水流量 r r
	r r KVAr r	r r KAr r	r r Vr r	r r %r r	r r KNr r	r r mmr r	r r L/minr r
r r SMD-10Tr r	r r 16r r	r r 10r r	r r 380 3φ r r	r r 50r r	r r 3.0r r	r r 50r r	r r 6r r
r r SMD-20Tr r	r r 50r r	r r 20r r	r r 380 3φ r r	r r 50r r	r r 3.6r r	r r 50r r	r r 15r r
r r SMD-20r r	r r 50r r	r r 32r r	r r 380 3φ r r	r r 50r r	r r 7.2r r	r r 80r r	r r 30r r
r r SMD-40r r	r r 90r r	r r 40r r	r r 380 3φ r r	r r 50r r	r r 12/18r r	r r 80r r	r r 30r r
r r SMD-60r r	r r 180r r	r r 60r r	r r 380 3φ r r	r r 50r r	r r 18/29r r	r r 80r r	r r 45r r
r r SMD-80r r	r r 200r r	r r 80r r	r r 380 3φ r r	r r 50r r	r r 18/29r r	r r 160r r	r r 60r r
r r SMD-100r r	r r 330r r	r r 100r r	r r 380 3φ r r	r r 50r r	r r 29r r	r r 140r r	r r 80r r
