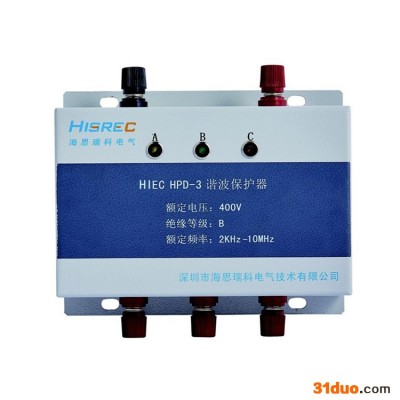

HIEC HPD采用自主开发的滤波保护电路，引入纳米晶特种材料和先进的高频谐波电路，提供2KHz-10MHz频率范围内的各种能量的谐波保护。可自动消除用电设备产生的高次谐波、高频噪声、脉冲尖峰、电涌等干扰，矫正因谐波影响而产生的畸变的电压、电流波形，以达到减少控制设备的故障率和机器误操作，全面克服由于谐波污染引起的高频干扰，同时提高电网的节能效果。 HIEC HPD的应用十分广泛，如数据中心、通信、石化研究中心、商业计算机、航天航空设备精密设备、医疗器械、监控设备等各个领域，可以有效减少谐波对设备危害。 HIEC HPD仅含一个密封一体式模块，安装便捷。包括两种类型产品，分别为单相谐波保护器HIEC HPD-1和三相谐波保护器HIEC HPD-3。具有体积小、重量轻、接线方便等特点，可采用壁挂方式或导轨安装方式 。
参数： | 关键性能指标 | 产品型号 |
| HIEC HPD-1 | HIEC HPD-3 |
| 基本参数 | 接线方式 | 单相 | 三相 |
| 功率接线端 | L、N、PE | A、B、C、（N）、PE |
| 外接开关/A | 1016，2P | 1016，4P |
| 安装方式 | 壁挂，导轨安装 |
| 外部尺寸 | 135W*65H*138Dmm | 187W*80H*150Dmm |
| 电压等级/V | 220 | 380 |
| 性能指标 | 额定电压 | Ac220±30% | Ac380±30% |
| 额定频率 | 50/60±15% |
| 脉冲电流 | 12000A |
| 钳位电压 | 对2500V（1.2us/50us)的浪涌电压，可以限制在1000V以下 |
| 抗浪涌电流 | 对2500V（1.2us/50us)的浪涌电压，对浪涌电流不超过1000A（80us/20us) |
| 连接方式 | 单相接地 | 三角形、星形 |
| 绝缘电阻 | 大于10MΩ |
| 耐压 | AC2000V，1min，无击穿闪络 |
| 接点容量 | 100A |
| 功能 | 基本功能 | 吸收2K-10MHz频率各种能量的谐波。自动消除用电设备产生的随机高次谐波和高频噪声等干扰。 |
| 滤波性能 | 保护频率 | 2K-10MHz |
| 泄漏电流 | 1.2mA |
| 衰减情况 | 1kHz开始衰减，30kHz时，衰减为-40dB |
| 外部环境 | 温度范围 | -30℃～70℃ |
| 储存湿度 | -50℃～90℃ |
| 相对湿度 | 95% |
| 大气压力 | 52-108kpa |
| 工作环境 | 无腐蚀爆破及导电尘埃，无严重霉菌存在，无剧烈震动，无冲击源 |
| 电源 | 功耗 | 小于1W |
| 发热 | 小于5℃ |
工作原理： 首先要探知电压瞬间急剧变化的情况，根据感应线圈的成分，使能源延迟接收；根据电容器的成分，将能源先暂时储存；当逆向电压继续变化时，将能源返还原处后取消；用电压变化之差，将多余的能源分割成复数谐振成分后返回；依靠内部阻抗（电阻）的成分，以热能形式逐渐消耗。 HPD将电源线上传输的不需要的谐波成分作为热量全部吸收而不丢弃。将能源返还到电源线上的同时形成清洁、光滑的电源波形。在这里高科技的超微晶合金材料起到了重要作用。HPD使用时并联在电路中，本身不耗电。
产品特点： 自动保护用电设备 由于用电设备自身产生的接地电流在设备和真实地之间会引发一个电压降，当噪声频率比较高的时候，很容易造成计算机电子设备、LC、电机电器等电脑死机。 HPD谐波保护器能自动消除具有破坏性的高次谐波，高频噪声、浪涌、尖峰瞬变等，确保了用电设备的使用寿命。
净化电源 HPD谐波保护器具有很强的抑制和消除能力，高的可消除99%的因各种谐波引起的电压、电流的畸变，防止谐波引发的计算机屏幕频闪，以及由于开关、短路、负载变化引起的灯光频闪，提高IT设备谐波环境，防止数据网络堵塞。IT设备是精密的设备，对各种频率的干扰十分敏感，由高次谐波引起的电压畸变将严重影响IT设备质量，使通信线路比特错误率大大提高，甚至可以高到使整个网络瘫痪。
保护数补偿设备 高次谐波频率可能和杂散的电网电感及功率因数补偿设备组合的谐波频率形成并联谐振回路。谐振电路引起的谐波放大使电压和电流波形畸变更为严重，从而导致设备过早出现故障。HPD谐波保护器消除了谐波污染，确保了功率因数补偿的使用寿命。
防止保护装置的误跳闸 谐波电流会导致断路器误跳闸或是在该跳闸的时候根本不跳，谐波保护器可有效防止保护装置误动作及拒动作。
