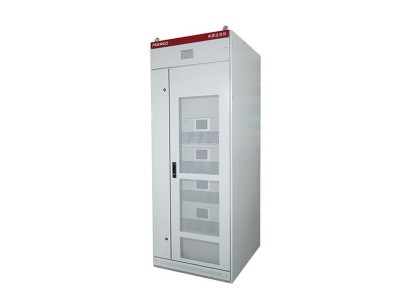

HIEC APF有源滤波器采用先进的谐波提取算法以提高谐波治理的动态响应速度，可以快速、准确的跟踪谐波电流并进行补偿，三电平NPC功率转换电路为HIEC APF提供更大的谐波补偿范围，能补偿2-50次的全部谐波及指定次谐波电流。此外，HIEC APF兼顾动态无功功率补偿及三相不平衡电流的补偿功能，全方位改善电能质量，降低电网损耗，提高供电设备的能效，为各行各业电力设备的正常运行提供强有力的保障。
参数： | 技术特性 |
| 核心算法 | 瞬时无功算法、FFT算法 |
| 控制方式 | 闭环控制，实现电流跟踪 |
| 功率板拓扑 | 三电平NPC拓扑电路配置高性能IGBT |
| 扩展设计 | 模块化设计，支持在线扩容、维护 |
| 显示功能 | 工业级高亮度5.7英寸液晶显示屏，波形显示更直观，操作调试更方便 |
| 功能指标 |
| 滤波范围 | 同时滤除2-50次谐波，或者选择2-50次内任意次数谐波进行补偿 |
| 滤波能力 | 滤波后电流畸变率THDI<5% |
| 快速响应时间 | ≤50us |
| 全响应时间 | ≤5ms |
| 无功补偿能力 | 功率因数可达到0.99 |
| 三相不平衡补偿能力 | 三相电流不平衡度<5% |
| 运行指标 |
| 输入电压 | 400V（－20%～＋20%） |
| 输入频率 | 50Hz（－5%～＋5%） |
| 开关频率 | 20kHz |
| 整机效率 | ≥97.5% |
| 防护等级 | IP20 |
| 运行温度 | -10℃～＋50℃ |
| 噪声 | <60dB |
| 制冷方式 | 智能风冷 |
| 监控指标 |
| 通讯接口 | RS485，网口 |
| 通信协议 | Modbus，TCP/IP |
| 集中监控 | 有 |
| 保护功能 | 过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护、CT监测报警、故障报警 |
| 安装特性 |

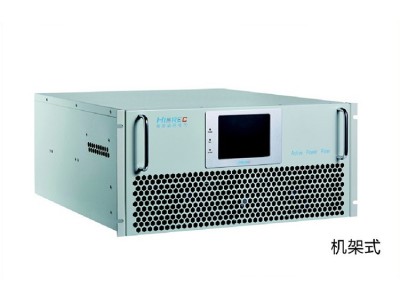

| 安装方式 | 壁挂、机柜 |
| 联机台数 | 8台 |
产品说明: 产品选型
产品特点
响应快速准确
采用瞬时无功算法，提高谐波电流提取的快速实时性，增强谐波电流的动态补偿能力，当负载环境发生变化时能迅速跟踪谐波电流的变化进行实时补偿。
滤波范围广 可同时滤除2-50次谐波电流，或根据需要任意选择的设置谐波电流的补偿次数及各次谐波的补偿率，补偿后电流总畸变率小于5%。
全方位补偿功能 可实现谐波、无功、三相不平衡电流的多功能补偿，并可以根据负载环境及需求设定各功能的优先级，实现几种典型电能质量问题的全方位补偿。
三电平功率变换设计
采用先进的三电平NPC拓扑结构，相对传统的两电平拓扑结构来说，波形更接近正弦波，开关管承受的反向电压为直流母线电压的一半，等效提高开关频率，纹波电流小，电流响应速度更快。
分层散热结构设计
采用分层散热的结构设计，采用独立风道进行强制风冷，有效隔离粉尘对控制系统的干扰，同时便于功率开关管及电感的集中风冷散热。
模块化设计
模块化系统，各自独立的运行模式将多次谐波电流分模块进行补偿，保证单个模块损坏时其他模块能继续补偿，在线更换模块不影响谐波电流的治理，电能质量的保障不间断。此外，模块化设计，体积小、重量轻，利于安装。
