节能型高频脱水筛

r
r

rr r

rr
r

rr （一）设备动能与技术特点： r

rr HGT-系列高频脱水筛是分级脱水、泥砂分离的高效设备，广泛用于有色金属，黑色金属矿山选矿以及先煤，建材建筑，电力及化工等行业作产品的脱水或尾矿回收和尾矿脱水干排。是尾矿坝浓缩机等传统的尾矿，精矿处理设备和工艺的理想替代产品，具有以下技术特点。 r

rr 1、选用振动电机作为设备的振动源，振幅可调，运转可靠，维护简单； r

rr 2、配用耐磨防堵聚氨脂筛网，模块化组合，更换方便，成本低； r

rr 3、筛面倾斜角度可调，以便精细调整生产流程，实现产量和效率。 r

rr   r

rr   r

rr （二）产品结构与工作原理 r

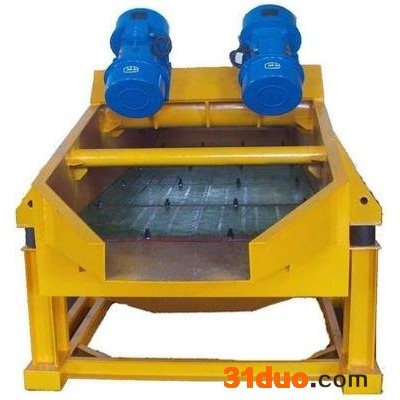

rr 1、该产品如上图所示由，1机架；2筛框；3振动电机；4橡胶弹簧和5筛网组成；其产品中3振动电机和5筛网均固定装配在2筛框上；筛框由4个橡胶弹簧支承定位在机架上，该设备一般整体状态交货。 r

rr 2、HGT高频脱水筛工作原理是由一对性能参数完全相同的振动电机为激振源，其俩台振动电机做相反旋转运动，偏心块产生的惯性力在特定的相位重复叠加或抵消，从产生巨大的激振力，驱使筛框沿直线轨迹作周期性往复运动，使筛网上的物料从进料端向出料端跳出，小于筛孔的物料浆水透过筛孔落下，大于筛孔物料由出料端排出，从而达到分级，脱水的目的。 r

rr   r

rr （三）主要技参数 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 规格.型号 r r	r r 外形尺寸A×B×H r r	r r 筛孔mm r r	r r 功率kw r r	r r 频率/min r r	r r 处理量 r r	r r 重量 r r
r r HGT1030 r r	r r 3200×1650×1750 r r	r r 0.1-2 r r	r r 2×1.5 r r	r r 1450 r r	r r 10-30 r r	r r 2150 r r
r r HGT1230 r r	r r 3200×1850×1750 r r	r r 0.1-2 r r	r r 2×2 r r	r r 1450 r r	r r 15-45 r r	r r 2380 r r
r r HGT1530 r r	r r 3200×2150×1800 r r	r r 0.1-2 r r	r r 2×2.2 r r	r r 1450 r r	r r 20-60 r r	r r 2880 r r
r r HGT1836 r r	r r 3800×2350×2200 r r	r r 0.1-2 r r	r r 2×3.7 r r	r r 1450 r r	r r 30-80 r r	r r 3680 r r

rrr （四）、设备安装与调式 r

rr 设备安装 r

rr 1、该设备一般为整机一体交货，检查外观及尺寸是否与基础相符； r

rr 2、设备经长途运输各部位联结装配螺栓是否有松动，否则予以拧固； r

rr 3、设备吊装到位后经校正校平后与基础固定即可。 r

rr 设备调试 r

rr 1、设备安装好后按通电源，检查振动机运转方向是否相符； r

rr 2、空机试运转正常后给予投料试车。 r

rr （五）设备操作与安全维护 r

rr 设备操作 r

rr 1、操作人员需进行必要的岗前培训掌握基本的机电常识和一般机械设备操作规程，了解本设备的基本结构和工作原理； r

rr 2、设备开机，操作人员对设备及设备周边检查确定安全方可开机； r

rr 3、设备开机 运转平稳后方可投料生产； r

rr 4、检查振动电机温升情况及运行情况如出现异常应及时排除； r

rr 5、设备停机设备停机前停止给料待筛网上物料基排干净方可停车。 r

rr 安全维护 r

rr 1、每日开机前应对振动电加注润滑油； r

rr 2、检查设备各部位装配联结螺旋栓是否有松动情况，并予以拧紧加固； r

rr 3、检查筛下物料如有跑粗是否筛网磨损，应予以及时更换； r

rr 4、轴承，联轴器等及损件如严重磨损或损坏应及时更换。 r
