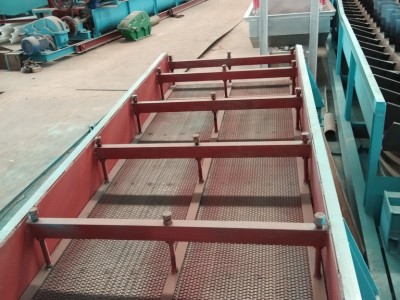

华辉选矿设备HGPS1250×2650高频振动筛

（一）产品性能与特点

HGPS1250×2650高频振动筛是本公司自主研发的高效率，新型物料筛分设备，具有自主知识产权，该产品能适用于有色金属、贵金属等选矿工艺中与磨矿闭路物料分级及细粿粒物料的分级处理，特别是化工，食品、陶瓷原料精深加行业更加显现技术优势，高效率，物料分级获得理想的、粒度物料。具有以下技术特点。

1、高频率小振幅的高频振动源具有良好的筛网防堵功能；

2、采用高分子橡胶弹簧横向支撑筛框，使其振动平稳，激振力均匀且噪音小；

3、筛网采用不绣筛网三层胶粘一体具有使用寿命长且被筛分物料料级粒级精度高。





















（二）产品结构

该产品如上图所示由 1、机架；2、筛框；3、筛网；4、 7给料器；5、物料箱 6、振动源；8、高压清水管 9、橡胶弹簧等零部件组成。其基本结构是：物料箱固定在机架上，筛框与机架由4个橡胶弹簧横向地与机架联结；振动源安装在筛框上，整个机器成一体，结构紧凑安全可靠。

（三）主要技术参数



外形尺寸长×宽×高mm	频率	激振力	功率	筛网规格	筛孔规格	处理能力t/d
3000×1800×2000	3000	2300kg	2kw	2×1250×1000	60～500目	3～200

（四）设备安装与调试

1、该设备为整台一体状态交货，将设备吊装到位后校平固定即可，电源线与振动电机联接后应予以固定预防振动时磨损绝缘胶皮，产业漏电或短路。

2、电机旋转方向，如果不对应予调整。3、根据筛面物料筛分及流动情况调整振动电机，偏心块角度以获得合理的激振动。

（五）设备安全操作与维护

1、操作人员必须具备一定机械设备操作常识对该设备的结构及基本原理和性能作必要的了解；

2、操作人员在严格遵守一般机械设备操作规程的前提下还应注意以下方面：

（1）设备开机前认真检查清理设备内的各种异杂物；

（2）开机前认真检查设备联接部位螺栓是否有松动或位移；

（3）仔细检查设备给矿排矿管道及电源电线确保安全的前提下开机；

（4）开机运行数分钟后分别从俩个给料器对俩筛网均匀为给料；

（5）筛面上如有物料堆积或筛面上物料流动不畅时打开高压清水管球阀给水，加速物料流动；

（6）控制给料量并确保均匀给料，矿浆浓度20～30%为好；

（7）注意监测设备运行情况，如发现异情况应立即停料停机检查并予以排除方可继续运行；

（8）设备停机前应先停止给料待筛而物料处理完毕并给予高变压清水、清洗 干净后停机。

安全维护

（1）操作人员及巡查设备运行情况；

（2）每班开机前应对振动电机注油处加注黄油；

（3）检查振动电机温升情况，如超温应及检查排除；

（4）检查筛下物料情况如有跑粗应时检查筛网情况，如破裂应及时更换筛网。
