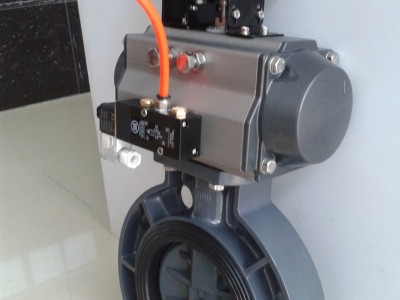

沪工阀门UD671X-10U 气动UPVC蝶阀 气动塑料蝶阀 耐酸碱气动蝶阀 气动蝶阀

r 本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
r 外型结构紧凑美观
r 本体重量轻容易安装
r 耐腐蚀性强，应用范围广
r 材质卫生无毒
r 耐磨损、容易拆卸，维护简单易行r

rr    阀体形式:直通式阀体
r  公称通径:DN50～300mm
r  公称压力:PN1.0、1.6MPa
r  连接形式:法兰式 对夹式
r  密封材质:FPM、EPDM、NBR
r  适用温度:0～+60℃
r  阀体材质:UPVC、CPVC、PP
r  阀芯材质:UPVC、CPVC、PP、PTFE
r  适用介质:PVC兼容的食品工业化学溶剂
r  阀内件
r  阀板形式:蝶形(垂直板式)
r  流量特性:线性r

rr  主要参数r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 空气驱动r r	r r 压缩空气4-6bar(可带手轮)r r
r r 公称通径r r	r r 50～300mmr r
r r 公称压力r r	r r 1.0～1.6Mpar r
r r 适用温度r r	r r 0～+60℃r r
r r 连接方式r r	r r 对夹r r
r r 阀结构r r	r r A型r r
r r 阀体材质r r	r r UPVC、CPVC、PPr r
r r 阀芯材质r r	r r UPVC、CPVC、PP、PTFEr r
r r 密封材质r r	r r FPM、EPDM、NBRr r
r r 适用介质r r	r r PVC兼容的食品工业化学溶剂r r
r r 可选附件r r	r r 限位开关、定位器、电磁阀、减压阀r r

rr
r主要外型尺寸r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 通径(mm)r r	r r 英寸″r r	r r 尺寸（mm）r r
		r r Lr r	r r D1r r	r r D2-ANSIr r	r r D2-JISr r	r r D2-DINr r	r r D3r r	r r Hr r	r r N-φm-ANSIr r	r r N-φm-JSIr r	r r N-φm-DINr r
r r 50r r	r r 2r r	r r 43r r	r r 56.5r r	r r 120.39r r	r r 120r r	r r 125r r	r r 165r r	r r 103r r	r r 4-19r r	r r 4-19r r	r r 4-18r r
r r 65r r	r r 2 1/2r r	r r 47.5r r	r r 70r r	r r 139.44r r	r r 140r r	r r 145r r	r r 185r r	r r 113r r	r r 4-19r r	r r 4-19r r	r r 4-18r r
r r 80r r	r r 3r r	r r 47.5r r	r r 79r r	r r 152.4r r	r r 150r r	r r 160r r	r r 201r r	r r 115r r	r r 4-19r r	r r 4-19r r	r r 4-18r r
r r 100r r	r r 4r r	r r 57.2r r	r r 103r r	r r 190.5r r	r r 175r r	r r 180r r	r r 229r r	r r 135r r	r r 8-19r r	r r 8-19r r	r r 8-18r r
r r 125r r	r r 5r r	r r 66r r	r r 130r r	r r 216r r	r r 210r r	r r 210r r	r r 257r r	r r 165r r	r r 8-22r r	r r 8-23r r	r r 8-18r r
r r 150r r	r r 6r r	r r 74r r	r r 151r r	r r 241.55r r	r r 240r r	r r 240r r	r r 285r r	r r 177r r	r r 8-22r r	r r 8-23r r	r r 8-23r r
r r 200r r	r r 8r r	r r 87.5r r	r r 200r r	r r 298.5r r	r r 290r r	r r 295r r	r r 343r r	r r 210r r	r r 8-22r r	r r 8-23r r	r r 8-23r r
r r 250r r	r r 10r r	r r 110r r	r r 255r r	r r 362r r	r r 355r r	r r 350r r	r r 411r r	r r 240r r	r r 12-25r r	r r 12-25r r	r r 12-23r r
r r 300r r	r r 12r r	r r 129r r	r r 311r r	r r 432r r	r r 400r r	r r 400r r	r r 490r r	r r 297r r	r r 12-25r r	r r 12-25r r	r r 12-23r r
