【简单介绍】 导波雷达液位计厂家是依据时域反射原理（TDR）为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。 【详细说明】

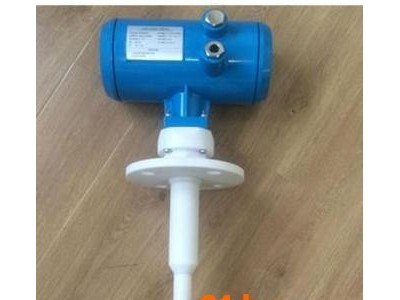

| 导波雷达液位计厂家RD701 导波雷达液位计厂家测量范围说明 1. 顶部盲区是指物料料面与测量参考点之间的**小距离。 2. 底部盲区是指缆绳底部附近无法测量的一段距离。 3. 顶部盲区和底部盲区之间是有效测量距离。 注意： 导波雷达物位计只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。 导波雷达液位计的技术优势：雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，量程60米，耐250度高温、40公斤高压，雷达液位计适用于危险区域。 导波雷达液位计厂家订货须知： 1·测量介质，比重； 2·工作温度； 3·工作压力； 4·是否防爆； 5·输出信号（4-20mA）。 导波雷达液位计厂家RD701应用： 1·电 厂：煤堆、仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等； 2·油 田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等； 3·化 工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等； 4·冶 金：矿石料仓、矿石粉碎机、原料仓**仓、高炉、氧化铝粉仓、电解池缓冲罐等； 5·水 泥：石料仓、生料仓、水泥仓、仓、炉渣存储仓等； 6·水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等； 7·造 纸：原料仓、储料塔、干燥鼓、化学物料存储仓等； 8·其 他：采石场、食品、制药、环保、造船等行业等。 导波雷达液位计RD701原理： 雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。 导波雷达液位计RD701技术参数： 1·参数： 工作频率:6.8GHZ ； 2·测量范围：缆式：0-30m；杆式、同轴式：0-6m ； 3·重复性：±0.1% ±0.2% ±0.3% ±0.5%； 4·分辨率：1mm ； 5·采样：回波采样55 次/s； 6·响应速度：>0.2S（根据具体使用情况而定）； 7·输出电流信号：4-20mA； 8·精度：<0.1% ； 9·通讯接口： HART 通讯协议 ； 10·过程连接： G1?A/G2A/1?NPT； 11·法兰DN50，DN80，DN100，DN150； 12·过程压力: -1-40bar； 13·电源： 电源：24VDC(±10%)； 14·纹波电压：1Vpp ； 15·耗电量：max 22.5mA ； 16·环境条件： 温度-40℃～+80℃； 17·防爆/防护等级： EaIICT6/IP68； 18·两线制接线： 仪表供电和信号输出共用一根两芯屏蔽电缆线。 19·电缆入口：2个M20×1.5(电缆直径5--9mm) 导波雷达液位计RD701测量范围： H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的**小距离 顶部盲区是指物料料面与测量参考点之间的**小距离。 底部盲区是指缆绳**部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。 注意： 只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。 |
