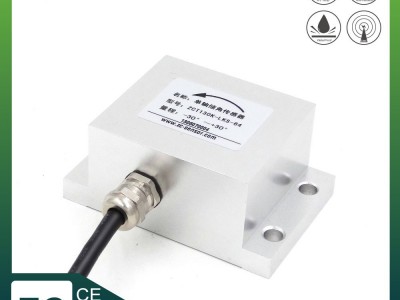

ZCT145K-LKS-64是上海直川电子科技有限公司研发的单轴电流型倾角传感器。以标准两线制4～20mA模拟电流输出。具有较强的抗干扰特性，适合远距离的信号传输。

产品特点

全部采用工业器件性能稳定、可靠

抗冲击、抗震动

坚固的铝合金外壳，防护等级 IP67 产品应用

工程机械、工程车辆

安全控制、倾斜监控

	参数	条件	最小值	典型值	最大值	单位
工 作 参 数	电源电压①		9		32	V（DC）
	静态工作电流	电源电压为24V	4		20	mA
	工作温度		-40		85	℃
性能指标	测量范围②	ZCT145K-LKS-64	-45		45	°
		ZCT1C0K-LKS-64	-15		105	°
		ZCT115K-LKS-64	-15		15	°
		ZCT130K-LKS-64	-30		30	°
		ZCT160K-LKS-64	-60		60	°
	分辨力			0.1		°
	非线性度③			±0.5		%/FS
	灵敏度	ZCT145K-LKS-64		177.7		uA/°
		ZCT1C0K-LKS-64		133.3		uA/°
		ZCT115K-LKS-64		533.3		uA/°
		ZCT130K-LKS-64		266.6		uA/°
		ZCT160K-LKS-64		133.3		uA/°
	零点温度漂移	-40～+85℃		±0.008		°/℃
					±0.86	°
	负载电阻	VCC=24V			600	Ω
其 它	外形尺寸			84*55*37		mm
	电缆长度④		7.9	8	8.1	m

① 产品正常工作，要保证工作电压在允许范围内；推荐工作电压24V。

② 产品需要垂直安装。

③ 非线性度是指在传感器测量范围内的输出曲线与最佳拟合直线间的偏离程度。

④电缆长度默认8米，另有要求请在下单时提出.
