直川高精度倾斜传感器**

r r r r r r r r r r r r r r r r

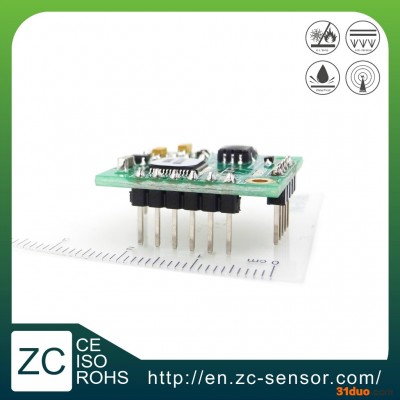

r 接受定制，其他规格请联系客服：18149769961r	r r r r r r     ZCT210M-NTR是上海直川电子科技有限公司研发生产的双轴倾角传感器，最大测量角范围双轴±10°，精度0.05°，TTL输出。 r r
r r 二、 产品特点 r r	r r 三、 产品应用 r r
r r 高精度，大量程，低功耗； r r r 体积小、重量轻、易于集成； r r r 全部采用工业器件，性能稳定可靠；抗击，抗动。r r	r r   r r r 风偏监测、倾角测量、水平调整、垂直监控、姿态记录；建筑物、工程机械、测绘仪器等。 r r

r r 四、 技术参数表：（除非特别注明，以下均为室温（25℃）环境下的典型值。） r

r r 1.电气参数：r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 参数 r r	r r 条件 r r	r r 最小值 r r	r r 典型值 r r	r r 最大值 r r	r r 单位 r r
r r 电源电压 r r	r r DC r r	r r 5.5 r r	r r   r r	r r 15 r r	r r V r r
r r 静态工作电流 r r	r r 无负载，水平状态，Vcc=7V r r	r r 2 r r	r r   r r	r r 3.3 r r	r r mA r r
r r 输出接口 r r	r r USART r r	r r 3.3V TTL电平 r r

r r 2.性能指标： r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项目 r r	r r 测试条件 r r	r r 最小值 r r	r r 典型值 r r	r r 最大值 r r	r r 单位 r r
r r 测量范围 r r	r r   r r	r r -10 r r	r r   r r	r r +10 r r	r r ° r r
r r 分辨力(1 r r	r r   r r	r r   r r	r r 0.01 r r	r r   r r	r r ° r r
r r 重复性 r r	r r   r r	r r   r r	r r ±0.01 r r	r r ±0.02 r r	r r ° r r
r r 准确度(2 r r	r r   r r	r r   r r	r r   r r	r r  ±0.05 r r	r r ° r r
r r 交叉轴误差 r r	r r   r r	r r   r r	r r ±0.5 r r	r r ±1 r r	r r % r r
r r 零点温度漂移 r r	r r -30～+85℃ r r	r r   r r	r r ±0.003 r r	r r   r r	r r °/℃ r r
		r r   r r	r r   r r	r r ±0.25 r r	r r ° r r
r r 灵敏度温度漂移 r r	r r   r r	r r   r r	r r ±0.3 r r	r r ±2 r r	r r % r r
r r 响应时间(3 r r	r r 不滤波 r r	r r   r r	r r 1 r r	r r   r r	r r s r r
r r 上电启动时间 r r	r r   r r	r r   r r	r r   r r	r r 2 r r	r r s r r

r r 注释1：分辨力是指传感器在测量范围内能够检测出的被测量的最小变化量。 r

r r 注释2：准确度是指传感器显示值与对应输入量的真值之差。 r

r r 注释3：响应时间是指由于被测倾角的阶跃变化，传感器的输出上升到其85％时所需要的时间。 r

r r 3.环境适应性：r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 参数 r r	r r 条件 r r	r r 最小值 r r	r r 典型值 r r	r r 最大值 r r	r r 单位 r r
r r 存储温度范围 r r	r r   r r	r r -40 r r	r r   r r	r r +95 r r	r r ℃ r r
r r 工作温度范围 r r	r r   r r	r r -30 r r	r r   r r	r r +85 r r	r r ℃ r r

r r 五、 通信协议：r

r r 1. 波特率9600bps，8位数据位，1位停止位，无校验位；r

r r 2. 帧结构r

r r         r

r r 注：r

r r 1、传感器首次上电，待角度稳定后（<=2S），会按上述帧结构，以ASCII格式连续输出。r

r r 2、测量角度精确到小数点后两位，输出角度为测量角度*100。如：若当前X测量角度为+7.58°，Y轴测量角度为-2.86°，则传感器输出“X+0758 Y-0286”。 r

r r 六、 使用说明及接线定义：r

r r 1、测量示意图：（测量时水平安装，图中所示器件应在底部）r

r r
r

r r r

r r
r

r r 2、接线定义（裸板）： r

r r r r r r r r r r r r r r r r r r

r r 插孔指示 r r	r r P1:V+ r r	r r P1:G r r r P2:G r r	r r P2:Tx r r	r r P2:Rx r r
r r 功能 r r	r r 电源正 r r	r r 电源地 r r	r r USART发送 r r	r r USART接收 r r

r r P1，P2，P3接口可用于固定PCB，但请注意，接口中未用到的点请悬空。 r

r r 七、 传感器安装尺寸：(mm)r

r r
r

r r  r

r r
r

r r 八、 安装注意事项r

r r 在安装传感器时，不正确安装会导致测量角度误差大；传感器轴线应与被测面轴线平行，两轴线不能有夹角（如A图中的角a）产生，正确的安装方式如B图所示。r

r r
r

r r 因此，请按测量示意图水平安装，X、Y轴不要与测量方向存在夹角，带外壳产品类似。 r

r r 九、 订货须知：r

r r
r

r r 本资料仅供参考，上海直川电子科技有限公司享有在不告知的情况下修改资料的权利。r
