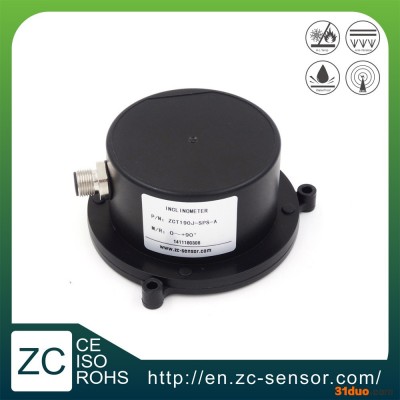

直川单轴电流型IP67测量范围可调倾角传感器 角度传感器 倾斜传感器

	一、概述 ZCT1XXJ-SPS-A是上海直川电子科技有限公司研发生产的一款单轴电流型传感器，它的测量范围可调，以标准4～20mA模拟电流输出。良好的抗干扰特性，适合远距离的信号传输。
二、产品特点		三、产品应用
标准4～20mA电流输出  防护等级：IP67 抗冲击1000g		工程机械臂角度测量 力矩限制器

四、技术参数表（除非特别注明，以下均为室温（25℃）环境下的典型值。）

性能参数	项目	测试条件	最小值	典型值	最大值	单位
	测量范围	ZCT190J-SPS-A	0		90	°
		ZCT1K0J-SPS-A	-90		90	°
		ZCT1360J-SPS-A	0		360	°
		ZCT191J-SPS-A	-30		60	°
	分辨力①			0.1		°
	非线性度②	VCC=24V       RL＝200Ω		±0.4		FS/％
	灵敏度③	ZCT190J-SPS-A		177.78		uA/°
		ZCT1K0J-SPS-A		88.89		uA/°
		ZCT1360J-SPS-A		44.44		uA/°
		ZCT191J-SPS-A		177.78		uA/°
	重复性			±0.2		°
电气参数	电源电压		12		30	V（DC）
	工作电流	VCC=12V/空载		25	30	mA
	负载电阻	VCC=24V			600	Ω
	工作温度		-40		+85	℃
	零点温度漂移	-40---+85℃		±0.008		°/℃
其它	外壳尺寸			Φ113*49		Φ113*49

注释1：分辨力是指器件所能分辨的最小输入角度

注释2：非线性度是指在测量范围内的输出曲线与最佳拟合直线间的偏离程度

注释3：灵敏度计算公式：Isens = 16000/量程[uA/°]，例如ZCT190J-SPS-A的量程为90°，Isens =16000/90=177.78uA/°

五、倾斜角度与输出电流特性：

输出电流与角度关系：(其中y表示电流值，x表示角度值)

ZCT190J-SPS-A:     y = 0.177x + 4

ZCT1K0J-SPS-A:    y = 0.088x + 12

ZCT1360J-SPS-A:   y = 0.044x + 4

    ZCT191J-SPS-A:    y = 0.177x + 9.333

六、使用方法

1、引脚定义（从外面看）：  PIN1——电源正极； PIN2——电流输出； PIN3——电源负极

2、安装方法：   产品引线端垂直向下为零度，顺时针转动输出电流增大

七、外壳尺寸（单位mm）

订货信息：

产品型号：ZCT190J-SPS-A   测量范围 0 ~ 90度

  产品型号：ZCT1K0J-SPS-A   测量范围 -90 ~ 90度

  产品型号：ZCT1360J-SPS-A   测量范围 0 ~ 360度

  产品型号：ZCT191J-SPS-A    测量范围 -30 ~ 60度

本资料仅供参考，上海直川电子科技有限公司享有在不告知的情况下修改资料的权利。
