上海直川倾角传感器裸版倾角模块高精度TTL输出倾角传感器

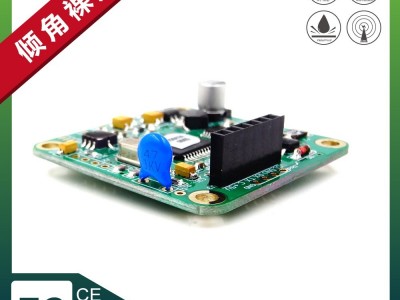

产品图片	一、 概述          ZCT210M-NTR是上海直川电子科技有限公司研发生产的双轴倾角传感器，最大测量角范围双轴±10°，精度0.05°，TTL输出。
二、 产品特点	三、 产品应用
高精度，大量程，低功耗； 体积小、重量轻、易于集成； 全部采用工业器件，性能稳定可靠； 抗冲击，抗震动。	风偏监测、倾角测量、水平调整、垂直监控、姿态记录；建筑物、工程机械、测绘仪器等。

四、 技术参数表：（除非特别注明，以下均为室温（25℃）环境下的典型值。）

1.电气参数：

参数	条件	最小值	典型值	最大值	单位
电源电压	DC	5.5		15	V
静态工作电流	无负载，水平状态，Vcc=7V	2		3.3	mA
输出接口	USART	3.3V TTL电平

2.性能指标：

项目	测试条件	最小值	典型值	最大值	单位
测量范围		-10		+10	°
分辨力(1			0.01		°
重复性			±0.01	±0.02	°
准确度(2				±0.05	°
交叉轴误差			±0.5	±1	%
零点温度漂移	-30～+85℃		±0.003		°/℃
				±0.25	°
灵敏度温度漂移			±0.3	±2	%
响应时间(3	不滤波		1		s
上电启动时间				2	s

注释1：分辨力是指传感器在测量范围内能够检测出的被测量的最小变化量。

注释2：准确度是指传感器显示值与对应输入量的真值之差。

注释3：响应时间是指由于被测倾角的阶跃变化，传感器的输出上升到其85％时所需要的时间。

3.环境适应性：

参数	条件	最小值	典型值	最大值	单位
存储温度范围		-40		+95	℃
工作温度范围		-30		+85	℃

五、 通信协议：

1. 波特率9600bps，8位数据位，1位停止位，无校验位；

2. 帧结构



注：

1、传感器首次上电，待角度稳定后（<=2S），会按上述帧结构，以ASCII格式连续输出。

2、测量角度精确到小数点后两位，输出角度为测量角度*100。如：若当前X测量角度为+7.58°，Y轴测量角度为-2.86°，则传感器输出“X+0758 Y-0286”。

六、 使用说明及接线定义：

1、测量示意图：（测量时水平安装，图中所示器件应在底部）

2、接线定义（裸板）：

插孔指示	P1:V+	P1:G P2:G	P2:Tx	P2:Rx
功能	电源正	电源地	USART发送	USART接收

P1，P2，P3接口可用于固定PCB，但请注意，接口中未用到的点请悬空。

七、 传感器安装尺寸：(mm)



八、 安装注意事项

在安装传感器时，不正确安装会导致测量角度误差大；传感器轴线应与被测面轴线平行，两轴线不能有夹角（如A图中的角a）产生，正确的安装方式如B图所示。

因此，请按测量示意图水平安装，X、Y轴不要与测量方向存在夹角，带外壳产品类似。

九、 订货须知：

本资料仅供参考，上海直川电子科技有限公司享有在不告知的情况下修改资料的权利。
