1310nm光发射机16mw带网管有线电视光纤传输设备双电源AGC可调 光发射机双电源
2021-07-03 18:27
882
信息概况
价格:
¥0.00
/台
起订:
1台
供应:
10000台
发送询价
一、产品概述:
LT-1300系列1310nm直调式激光发射机短距离信号的传输,射频驱动部分采用了我公司自主研发的射频预失真电路。内置完善的微电脑自动监控系统,确保了整机优异的性能指标。
二、性能特点:
1. 采用国际品牌激光器,输出光波长为标准波长。
2. 射频驱动部分采用了射频功率数码自动处理技术,可根据输入射频信号的电平高低和频道数量(15 ~ 84个频道)来自动调整射频驱动功率,使C/CSO、C/CTB和C/N指标始终处于**状态,确保了整机性能,并使光接收机的输出电平恒定不变。
3. 先进的多频点射频预失真技术,结合砷化镓器件,有效改善了CATV系统中**的C/CTB和C/CSO指标,同时使C/N指标和MER指标也得到**大提升。
4. 内置完善的微电脑自动监控电路,能实时**监控输入射频大小、光输出功率和激光器的各种工作状态,确保稳定的光输出功率,并有效延长了激光器的工作寿命。
5. 19”1U高度标准机架,前面板内嵌蓝屏VFD显示器,能**显示设备的各项工作参数和故障信息,并配有国标II类应答器,可通过以太网络实现网管监控。
三、技术参数:
项 目
单 位
技 术 参 数
输出光功率
mW
2 - 30 (3-14dBm)
光 波 长
nm
1310
激光器类型
DFB 激光器
光调制方式
直接光强度调制
光连接器类型
FC/APC或SC/APC
频率范围
MHz
47~862
射频输入电平
dBμV
72~88
带内平坦度
dB
±0.75
射频输入阻抗
Ω
75
输入反射损耗
dB
≥ 16(47~550)MHz;≥ 14(550~750/862MHz)
载波组合三阶差拍比(C/CTB)
dB
≥ 65
载波组合二阶差拍比(C/CSO)
dB
≥ 60
载噪比(C/N)
dB
≥ 51
AGC控制范围
dB
±8
MGC控制范围
dB
±8
电源电压
V
AC 160V~250V(50 Hz)
整机功耗
W
30
工作温度
℃
0 ~45
储存温度
℃
-20 ~+65
相对湿度
%
**大 95% 无冷凝
外形尺寸
mm
483(L)X 380(W)X 44(H)
特别说明:本手册给出的设备技术参数是参照 GY/T 143-2000《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法,并在以下测试条件下测得。
测试条件:与10km标准光纤、光无源衰减器和标准光接收机组成测试链路,并在规定的链路损耗条件下,在550MHz频率范围内配置59个PAL-D 模拟电视频道信号,在550 MHz ~862MHz频率范围内传送数字调制信号,数字调制信号的电平(8MHz带宽内)比模拟信号的载波电平低10dB,光接收机输入光功率为-1dBm时,测量载波组合三阶差拍比(C/CTB)、载波组合二阶差拍比(C/CSO)及载噪比(C/N)。
四:产品原理图:

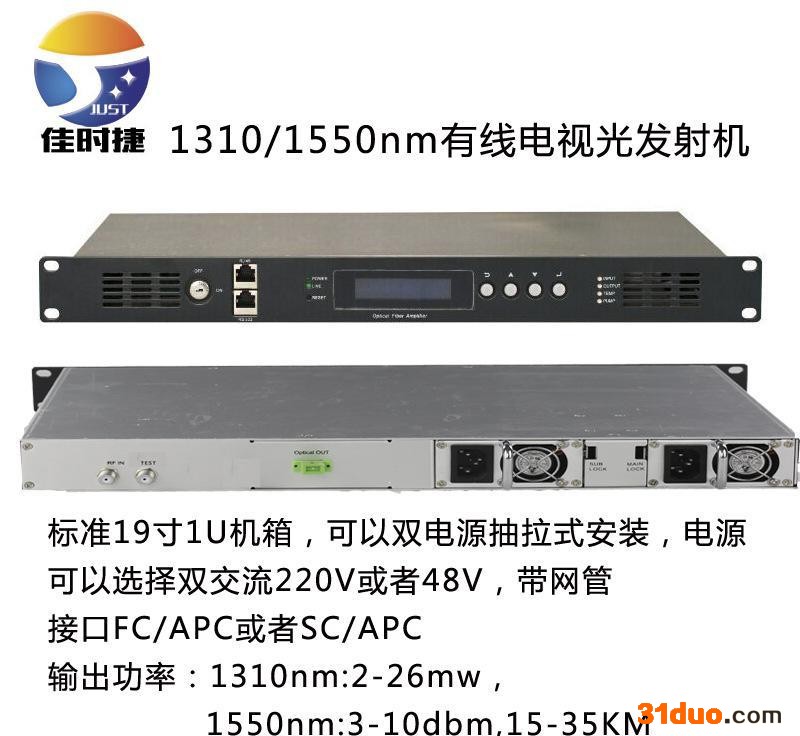

五:产品详情图:
六:订货指南:
1
):光纤输出口是
FC/APC
还是
SC/APC,
默认为
FC/APC
2
):电源选择是双电源还是单电源,默认为单电源,双电源加
150
元
3
):是否带网管,默认不带网管,加网管加
150
元。
4
):可定制野外型或超低温度工作机型,加价
300
元。
5
):可定制带插播信号光放大器,详询小二。
七:售后保障:
1
):我公司出厂产品均有广电司的入网证书,产品自出厂之日起质保
24
个月,(雷击、泥石流、人为等自然灾害造成的损坏,不在质保范围内)。终身维修。
2
):产品在六个月损坏的,维修运费为买卖双方各自承担自己的发运费,超过六个月的买家承担来回运费。
3
):我公司通过
ISO9001
质量体系认证,所有出厂产品均有编号,它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码,丢失者按公司生产日期计算质保期。
