rrr 一、产品概述: r

rr LT-1300系列1310nm直调式激光发射机短距离信号的传输，射频驱动部分采用了我公司自主研发的射频预失真电路。内置完善的微电脑自动监控系统，确保了整机优异的性能指标。 r

rr  二、性能特点: r

rr 1. 采用国际品牌激光器，输出光波长为标准波长。 r

rr 2. 射频驱动部分采用了射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15 ~ 84个频道）来自动调整射频驱动功率，使C/CSO、C/CTB和C/N指标始终处于**状态，确保了整机性能，并使光接收机的输出电平恒定不变。 r

rr 3. 先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中**的C/CTB和C/CSO指标，同时使C/N指标和MER指标也得到**大提升。 r

rr 4. 内置完善的微电脑自动监控电路，能实时**监控输入射频大小、光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。 r

rr 5. 19”1U高度标准机架，前面板内嵌蓝屏VFD显示器，能**显示设备的各项工作参数和故障信息，并配有国标II类应答器，可通过以太网络实现网管监控。 r

rr  三、技术参数:  r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项  目  r r	r r 单  位 r r	r r 技  术  参  数 r r
r r 输出光功率 r r	r r mW r r	r r 2 - 30  (3-14dBm) r r
r r 光 波 长 r r	r r nm r r	r r 1310 r r
r r 激光器类型 r r	r r   r r	r r DFB 激光器 r r
r r 光调制方式 r r	r r   r r	r r 直接光强度调制 r r
r r 光连接器类型 r r	r r   r r	r r FC/APC或SC/APC r r
r r 频率范围 r r	r r MHz r r	r r 47～862 r r
r r 射频输入电平 r r	r r dBμV r r	r r 72～88 r r
r r 带内平坦度 r r	r r dB r r	r r ±0.75 r r
r r 射频输入阻抗 r r	r r Ω r r	r r 75 r r
r r 输入反射损耗 r r	r r dB r r	r r ≥ 16（47～550）MHz；≥ 14（550～750/862MHz） r r
r r 载波组合三阶差拍比（C/CTB） r r	r r dB r r	r r ≥ 65 r r
r r 载波组合二阶差拍比（C/CSO） r r	r r dB r r	r r ≥ 60 r r
r r 载噪比（C/N） r r	r r dB r r	r r ≥ 51 r r
r r AGC控制范围 r r	r r dB r r	r r ±8 r r
r r MGC控制范围 r r	r r dB r r	r r ±8 r r
r r 电源电压 r r	r r V r r	r r AC 160V～250V（50 Hz） r r
r r 整机功耗 r r	r r W r r	r r 30 r r
r r 工作温度 r r	r r ℃ r r	r r 0 ～45 r r
r r 储存温度 r r	r r ℃ r r	r r -20 ～+65 r r
r r 相对湿度 r r	r r % r r	r r **大 95% 无冷凝 r r
r r 外形尺寸 r r	r r mm r r	r r 483（L）X 380（W）X 44（H） r r

rrr   r

rr 特别说明：本手册给出的设备技术参数是参照 GY/T 143-2000《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。 r

rr 测试条件：与10km标准光纤、光无源衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550 MHz ～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。 r

rr   r

rr 四：产品原理图： r

rr r

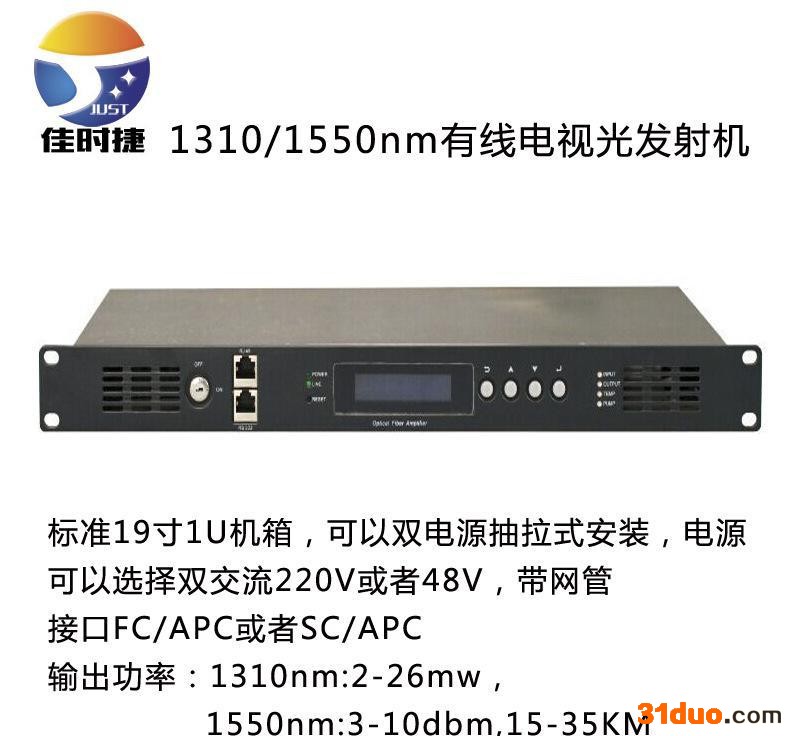

rr 五：产品详情图： r

rr   r

rr r

rr   r

rr 六：订货指南： r

rr 1）：光纤输出口是FC/APC还是SC/APC,默认为FC/APC r

rr 2）：电源选择是双电源还是单电源，默认为单电源，双电源加150元 r

rr 3）：是否带网管，默认不带网管，加网管加150元。 r

rr 4）：可定制野外型或超低温度工作机型，加价300元。 r

rr 5）：可定制带插播信号光放大器，详询小二。 r

rr 七：售后保障： r

rr 1）：我公司出厂产品均有广电司的入网证书，产品自出厂之日起质保24个月，（雷击、泥石流、人为等自然灾害造成的损坏，不在质保范围内）。终身维修。 r

rr 2）：产品在六个月损坏的，维修运费为买卖双方各自承担自己的发运费，超过六个月的买家承担来回运费。 r

rr 3）：我公司通过ISO9001质量体系认证，所有出厂产品均有的编号，它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码，丢失者按公司生产日期计算质保期。 r
