rrr 一、产品概述:r

rr LT-1600系列1550nm直调式激光发射机主要用于 overlay 插播系统采用DWDM 系统专用的1550nm 直调激光器，输出光波长为 ITU 标准波长，射频驱动部分采用了我公司自主研发的射频预失真电路。内置完善的微电脑自动监控系统，确保了整机优异的性能指标。r

rr  二、性能特点:r

rr 1. 采用密集波分复用（DWDM）系统专用的1550nm直调激光器，输出光波长为ITU标准波长。r

rr 2. 射频驱动部分采用了射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15 ~ 84个频道）来自动调整射频驱动功率，使C/CSO、C/CTB和C/N指标始终处于**状态，确保了整机性能，并使光接收机的输出电平恒定不变。r

rr 3. 先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中**的C/CTB和C/CSO指标，同时使C/N指标和MER指标也得到**大提升。r

rr 4. 内置完善的微电脑自动监控电路，能实时**监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。r

rr 5. 19”1U高度标准机架，前面板内嵌蓝屏VFD显示器，能**显示设备的各项工作参数和故障信息，并配有国标II类应答器，可通过以太网络实现网管监控。r

rr  三、技术参数: r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项  目 r r	r r 单  位r r	r r 技  术  参  数r r
r r 输出光功率r r	r r mWr r	r r 4 - 10  (7-10dBm)r r
r r 光 波 长r r	r r nmr r	r r 1562.23~1527.99   (ch19-ch62)r r
r r 激光器类型r r	r r  r r	r r DFB 激光器r r
r r 光调制方式r r	r r  r r	r r 直接光强度调制r r
r r 光连接器类型r r	r r  r r	r r FC/APC或SC/APCr r
r r 频率范围r r	r r MHzr r	r r 47～862r r
r r 射频输入电平r r	r r dBμVr r	r r 72～88r r
r r 带内平坦度r r	r r dBr r	r r ±0.75r r
r r 射频输入阻抗r r	r r Ωr r	r r 75r r
r r 输入反射损耗r r	r r dBr r	r r ≥ 16（47～550）MHz；≥ 14（550～750/862MHz）r r
r r 载波组合三阶差拍比（C/CTB）r r	r r dBr r	r r ≥ 65r r
r r 载波组合二阶差拍比（C/CSO）r r	r r dBr r	r r ≥ 60r r
r r 载噪比（C/N）r r	r r dBr r	r r ≥ 51r r
r r AGC控制范围r r	r r dBr r	r r ±8r r
r r MGC控制范围r r	r r dBr r	r r ±8r r
r r 电源电压r r	r r Vr r	r r AC 160V～250V（50 Hz）r r
r r 整机功耗r r	r r Wr r	r r 30r r
r r 工作温度r r	r r ℃r r	r r 0 ～45r r
r r 储存温度r r	r r ℃r r	r r -20 ～+65r r
r r 相对湿度r r	r r %r r	r r **大 95% 无冷凝r r
r r 外形尺寸r r	r r mmr r	r r 483（L）X 380（W）X 44（H）r r

rrr  r

rr 特别说明：本手册给出的设备技术参数是参照 GY/T 143-2000《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。r

rr 测试条件：与10km标准光纤、光无源衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550 MHz ～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。r

rr  r

rr 四：产品原理图：r

rr r

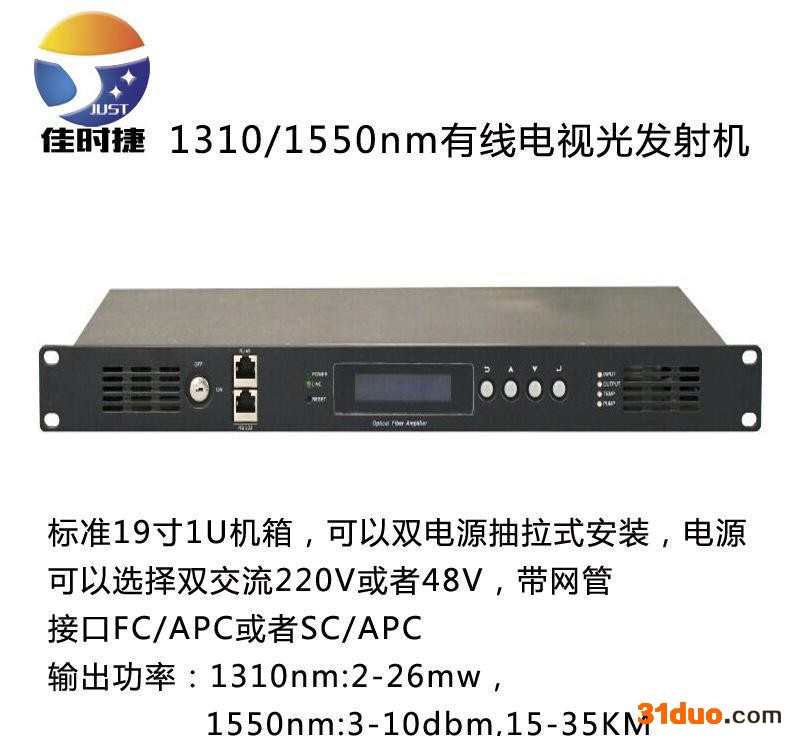

rr 五：产品详情图：r

rr  r

rr r

rr  r

rr 六：订货指南：r

rr 1）：光纤输出口是FC/APC还是SC/APC,默认为FC/APCr

rr 2）：电源选择是双电源还是单电源，默认为单电源，双电源加150元r

rr 3）：是否带网管，默认不带网管，加网管加150元。r

rr 4）：可定制野外型或超低温度工作机型，加价300元。r

rr 5）：可定制带插播信号光放大器，详询小二。r

rr 七：售后保障：r

rr 1）：我公司出厂产品均有广电司的入网证书，产品自出厂之日起质保24个月，（雷击、泥石流、人为等自然灾害造成的损坏，不在质保范围内）。终身维修。r

rr 2）：产品在六个月损坏的，维修运费为买卖双方各自承担自己的发运费，超过六个月的买家承担来回运费。r

rr 3）：我公司通过ISO9001质量体系认证，所有出厂产品均有编号，它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码，丢失者按公司生产日期计算质保期。r
