r 一：产品概述r

r r     1550nm外调制光发射机的生产，需要一个昂贵的LiNbO3外调制器和一个高功率、窄线宽、低噪声DFB激光器，生产技术要求高，调试难度大。与1550nm直调式光发射机相比，存在着高成本和高价格，制约了外调制技术许多优异的特性，无法在CATV网普遍应用。但近年来，随着光器件生产技术的提高和价格下降，1550nm外调制技术优异的性能价格优势已经突现。r

r r
r

rrr

r 二：产品特点r

r r •      高性能：外调制技术无激光啁啾，极低的色散失真，大消光比，r

r r 40～862MHz带内均有良好的特性。r

r r •      窄线宽（Typ.=1MHz）、低噪声、DFB连续波激光器。r

r r •      可高达47～1080MHz工作带宽。r

r r •      高指标：独特的创新技术，提供优异的CNR、CTB、CSO、SBS。r

r r •      可选ITU标准波长，用户可在前面板以±0.05nm步进，在±200GHz（±1.6nm）范围内，对激光波长进行调整和设定，适用WDM系统和网络升级与扩容。r

r r •      AGC/MGC模式现场可选，OMI可现场优化。r

r r •      完善的RS232通信接口。•      可选SNMP网络管理。•      1+1电源备份。r

r r •      机箱温度自动控制。•      优异的性能价格比。r

r r  三：技术指标r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 性能r r			r r 指标r r		r r 补充r r
r r 光 r学 r特 r性r r	r r 工作波长r r	r r (nm)r r	r r 1548~1563r r		r r  r r
			r r ITU-TG.692r r		r r  r r
	r r 波长可调范围r r	r r (nm)r r	r r ±1.6 (±200GHz)r r		r r  r r
	r r 波长调整方式r r	r r  r r	r r ±0.05nm步进r r		r r  r r
	r r 激光线宽r r	r r (MHz)r r	r r ≤1.0r r		r r FWHM(△λ)r r
	r r 边模抑制比r r	r r (dB)r r	r r ≥45r r		r r SMSRr r
	r r 等效噪声强度r r	r r (dB/Hz)r r	r r ≤-160r r		r r RIN (20~1000MHz)r r
	r r 输出功率r r	r r (dBm)r r	r r 2×5r r		r r 可选2×3, 2×6, 2×7, 2×9r r
	r r 光反射损耗r r	r r (dB)r r	r r ≥60r r		r r  r r
	r r 光纤连接器r r	r r  r r	r r FC/APCr r		r r 可选SC/APC、LC/APCr r
r r 射 r频 r特 r性r r	r r 工作带宽r r	r r (MHz)r r	r r 47-862r r		r r  r r
			r r 47~1000r r		r r  r r
			r r 47~1080r r		r r  r r
	r r 输入电平r r	r r (dBmV)r r	r r 18~28r r		r r AGCr r
	r r 平坦度r r	r r (dB)r r	r r ≤±0.75r r		r r 47~862MHzr r
			r r ≤±1.5r r		r r 862~1000MHz (可选)r r
	r r 反射损耗r r	r r (dB)r r	r r >16r r		r r  r r
	r r 输入阻抗r r	r r (Ω)r r	r r 75r r		r r  r r
	r r RF接头r r	r r  r r	r r F型英制r r		r r  r r
r r 链 r路 r特 r性r r	r r 测试频道r r	r r  r r	r r PAL-D/60CHr r	r r PAL-D/99CHr r	r r  r r
	r r CNR1r r	r r (dB)r r	r r ≥53r r	r r ≥51.5r r	r r Back to backr r
	r r CNR2r r	r r (dB)r r	r r ≥51.5r r	r r ≥50r r	r r 50Km光纤接收，0dBm接收 r r
	r r CTBr r	r r (dB)r r	r r ≤-65r r	r r ≤-65r r	r r  r r
	r r CSOr r	r r (dB)r r	r r ≤-65r r	r r ≤-65r r	r r  r r
	r r SBS抑制r r	r r (dBm)r r	r r 13, 16r r		r r 可调r r
r r 通 r用 r特 r性r r	r r SNMP网管接口r r	r r  r r	r r RJ45r r		r r  r r
	r r 通信接口r r	r r  r r	r r RS232r r		r r  r r
	r r 供电r r	r r (V)r r	r r 90~265r r		r r 50/60Hzr r
			r r -48r r		r r 30~72r r
	r r 功耗r r	r r (W)r r	r r ≤50r r		r r 单电源工作r r
	r r 工作温度r r	r r (°C)r r	r r -5~65r r		r r 自动机箱温度控制r r
	r r 储存温度r r	r r (°C)r r	r r -40~85r r		r r  r r
	r r 工作相对湿度r r	r r (%)r r	r r 5~95r r		r r  r r
	r r 尺寸r r	r r (")r r	r r 19×14.5×1.75r r		r r (W)×(D)×(H)r r

r r r
r

r

r 四：  产品系列r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 输出光功率(dBm)r r	r r 工作波长(nm)r r	r r SBS 阈值(dBm)r r	r r 59路PAL-D系统指标(dB)r r
			r r CNR1r r	r r CNR2r r	r r CTBr r	r r CSOr r
r r 双纤 2 ×3r r	r r 1548~1563r r	r r 13, 16可调r r	r r ≥53r r	r r ≥50.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×5r r			r r ≥53r r	r r ≥51r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×6r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×7r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2×8.5r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×3r r	r r 1528~1563nm rITU波长可调r r		r r ≥53r r	r r ≥50.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×5r r			r r ≥53r r	r r ≥51r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×6r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2 ×7r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r
r r 双纤 2×8.5r r			r r ≥53r r	r r ≥51.5r r	r r ≤-65r r	r r ≤-65r r

r r r 测试条件：CNR1: Tx to Rx, 0dBm接收.r

r r CNR2: 13dBm EDFA (NF4.5~5.5dB), 50km光纤, 0dBm接收.r

r r r

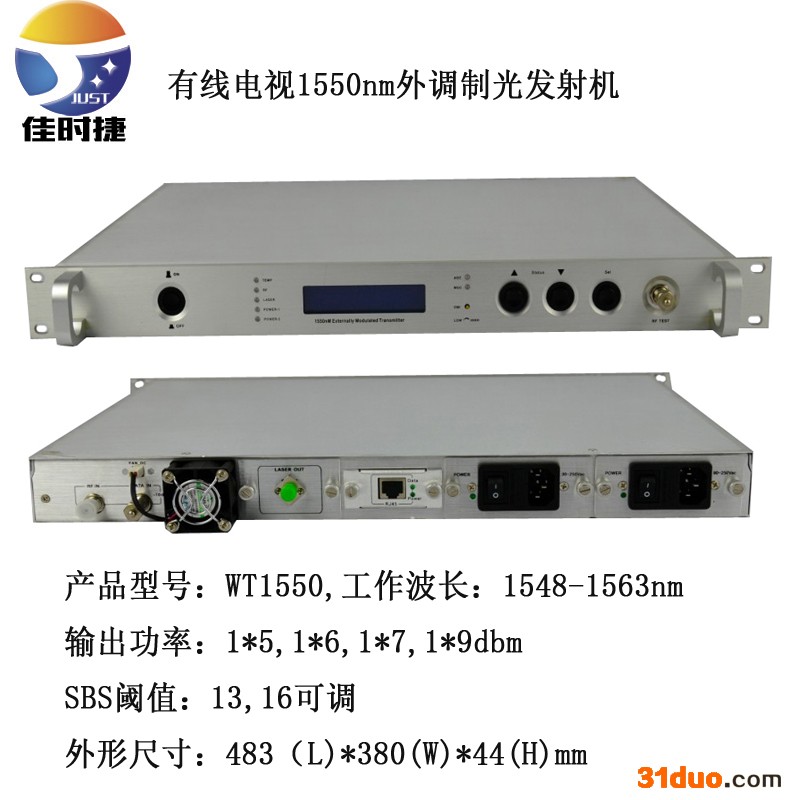

r r 五：产品详情图： r r r A型： r r r r r r B型： r r r r r r C型： r r r r r r  r r r 六：订货说明：r

r r 1）：价格默认为5dbm价格。r

r r 2）：光纤输入口是FC/APC还是SC/APC,默认为FC/APCr

r r 3）：ABC型的差异为：A和B是相同的，只是外观不同，C型为经济型机器。r

r r 七：售后保障：r

r r 1）：我公司出厂产品均有广电司的入网证书，产品自出厂之日起质保36个月，（雷击、泥石流、人为等自然灾害造成的损坏，不在质保范围内）。终身维修。r

r r 2）：产品在六个月损坏的，维修运费为买卖双方各自承担自己的发运费，超过六个月的买家承担来回运费。r

r r 3）：我公司通过ISO9001质量体系认证，所有出厂产品均有唯一的编号，它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码，丢失者按公司生产日期计算质保期。r
