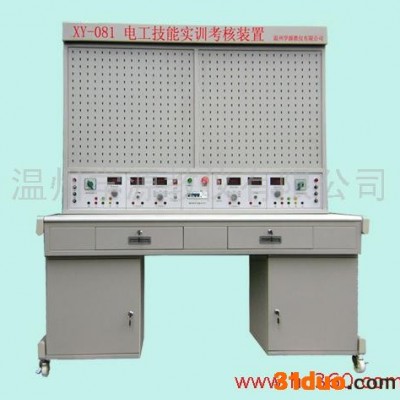

供应XY-081电工电子技能实训考核装置教学实验室设备

r本装置集变频控制器、PLC编程逻辑控制器、仿真教学软件、模拟控制实训挂箱、该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。r一、特点r1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。r2、操作台只需三相五线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。r3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。r4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。r二、技术性能r1、输入电源：三相五线制～380V±10% 50Hzr2、温度：-5℃～+40℃，相对湿度＜85%（25℃）r3、装置容量：＜1.5KVAr4、外形尺寸：1700mm×650mm ×1800mm(高×宽×长)r三、实训台配置r1、公共部有：设有电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。r2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。r3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。r4、每组提供一路恒流稳压电源，电压0-30V**大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。r5、实训桌为铁质双层亚光密纹喷塑结构，钢板厚度≥2㎜，台面用5㎜厚环保**橡胶垫覆盖，网孔板用2㎜厚镀锌钢板，网板应密布宽5.2㎜的条孔和5.2㎜圆孔，网板能方便、灵活地装、卸，所有欲装配元件均用Φ4或Φ5的不锈钢螺丝固定，，操作台整体喷塑，颜色为亚光、密纹、计算机灰，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，用于存放工具和图纸等文本资料。

r
