r 一 、产品性能与特点:rrr 1、针对****颁发"电工技术等级标准和职业技术鉴定规范"中对初级工、 中级工**工等同技术等级培训与考核的要求， 我公司自行开发研制了 KDH-C168 系列机床电气培训考核鉴定装置，满足了各院校的日常教学、实 验考核、毕业设计的需要，是各院校的**实验室设备。
r2、该电工实训柜具有考核功能，配有定时器及误操作报警记录仪，具有设定时 间定时报警、提前提醒后切断电源的功能。
r3、安全性能强，装置设为电流型、电压型漏电保护装置；过流保护装置。如有 漏电、过流或短路，系统即告警并切断总电源确保人身及设备安全。适用学 生操作的特殊要求。
r4、所有接线端子都标以号码集中连接在柜门内侧的接线排上，结构牢固外形美 观。面板示意图明确、直观，走线清晰整洁。以便与柜体内无器件连接，按 图正确连接，方便了初学者和教学的方便和提高课程教学效率。
r5、机床电气培训考核鉴定装置是一组合性实训台，他根据学院的要求，由四种 电路控制系统组合而成五十多种电路实验，每种机床电路均模拟实际机床故 障。人为设置了十多项电气故障，让学生熟悉、掌握各种机床电路的电气控制原理操作以及机床电气线路常见的电气故障分析与检修。从而达到硬件软 件的无限扩展，满足学院我各种需求。

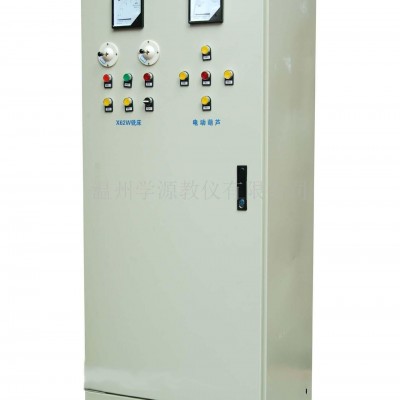

r6、电工实训考核柜还配备了多台附属电机，支持以下实验。rrr 二、结构及电器配置:rrr 该考核鉴定装置采用实际电柜作为主柜(这样与实际工作相一致)，体积为700×500×1700mm，利用
r该柜双面空间位置，每柜设置四种不同机床电器，由2mm厚钢板精加工而成,整体喷塑，外形美观。柜面
r安装电压表、电流表、旋转开关、控制按钮、各种指示灯，柜内安装各种机床电路。实际利用率高，实
r现一柜多套机床电路的功能，不但合理利用，节约成本，而且资源共享。柜内设置的电路美观、整齐、
r规范、科学，保证质量和技术参数要求。人为故障点开关控制，每套电路根据实际情况设置10个以上常
r规故障，所有故障都是模拟或类同机床实际工作时故障，具有一定代表性。故障开关比较稳定，操作简
r单，能方便各老师教官培训考核。rrr 三、主要技术参数rrr 1、输入电源：AC380V±5%(三相五线)50HZ
r2、工作环境：温度-10℃±40℃相对湿度≤80% 25℃
r3、装置**大耗功：3KVA（实训）rrr 四、实验内容
rA型：可实验rrr Z35钻床电路，故障考核12项
rCA6140车床电路，故障考核11项
rX62W铣床电路，故障考核；15项
r电动葫芦电路，故障考核8项
r配附属电机组电机4台r
